Dokumentation

Wir erstellen für unsere Kunden die komplette Elektro-Dokumentation vom Schaltplan über Stecker- und Klemmen- sowie Aufbauplänen bis hin zu Materialliste.

Die Ausgabe erfolgt im WSCAD-Format, als DXF- oder PDF-File und in Papierform.

Die aufgeführten Bespiele stellen reale Dokumentationen im PDF-Format dar. Es wurden lediglich die Kundendaten entfernt. Klicken Sie auf die Vorschaubilder, um die Dokumentationen herunterladen zu können.

HINWEIS: Sie benötigen zum Ansehen/Download der Beispiele die Möglichkeit, in Ihrem Browser PDF-Dokumente zu öffnen.

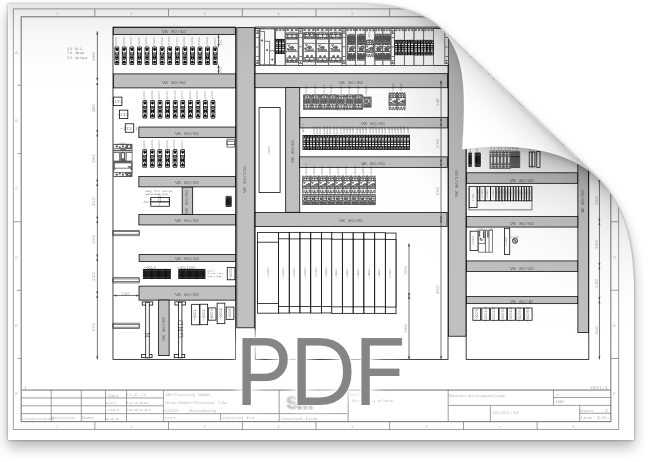

Dokumentation Aufbauplan
Aufbauplan

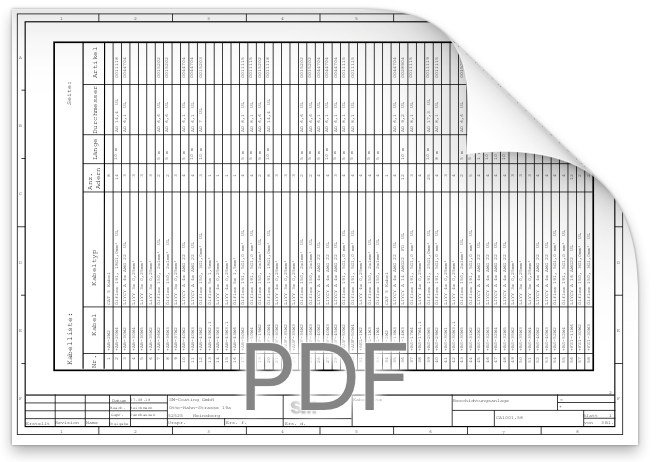

Dokumentation Kabelliste
Kabelliste

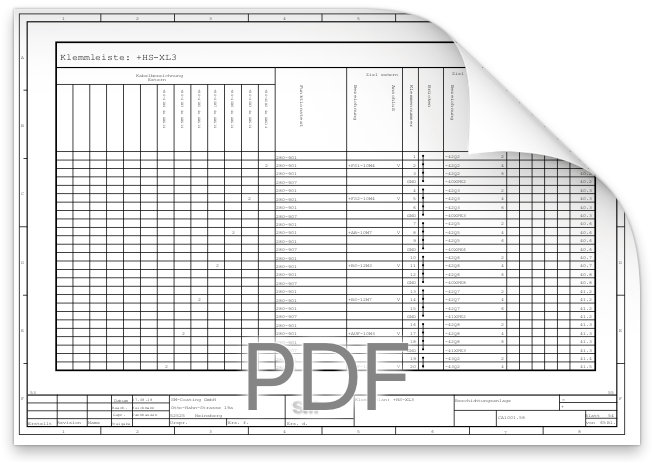

Dokumentation Klemmenplan
Klemmenplan

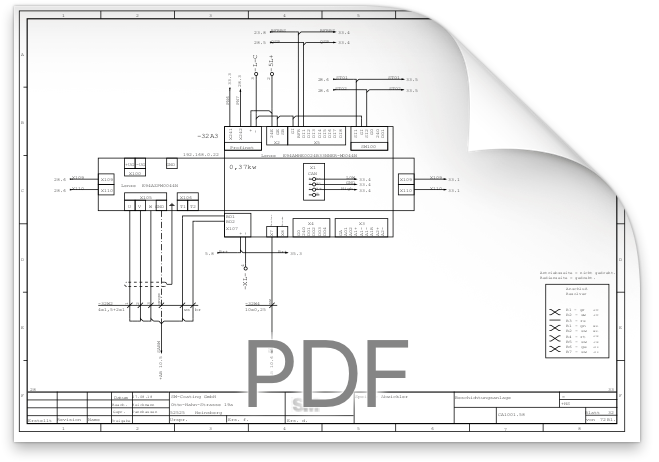

Dokumentation Schaltplan
Schaltplan

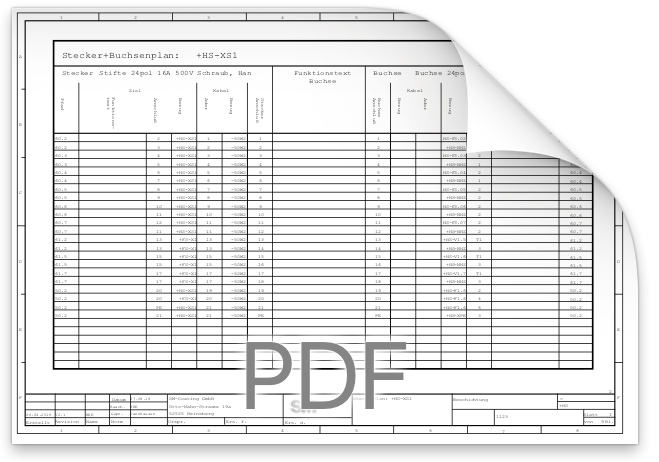

Dokumentation Steckerplan
Aufbauplan

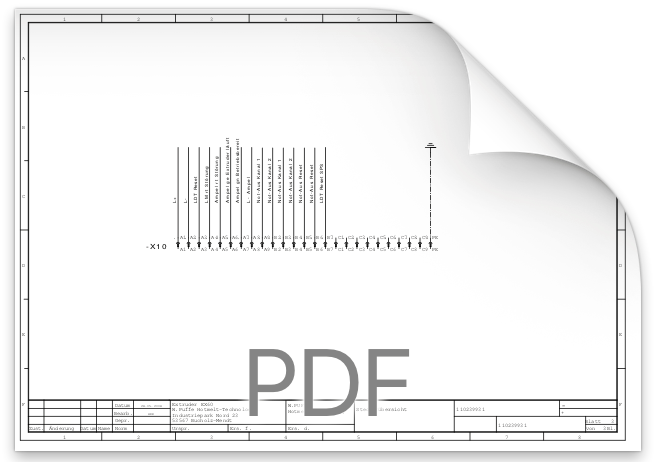

Dokumentation Steckerübersicht
Steckerübersicht

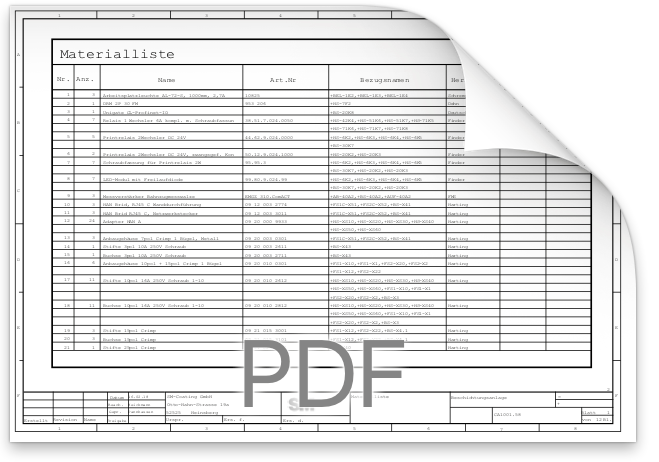

Dokumentation Materialliste
Materialliste
Dokumentation Aufbauplan
SPS-Übersicht
